Simulação CFD, feita para explorar
Executamos simulações CFD de alta fidelidade nos seus equipamentos e transformamos os resultados em decisões que sua equipe pode tomar, não apenas um relatório esquecido numa pasta.
Da geometria à decisão em quatro passos
Mande modelos CAD ou desenhos junto com as condições de operação e as perguntas que precisa responder.
Nossos engenheiros montam e validam um modelo CFD, rodando a faixa de cenários que importa para a sua decisão.
Um relatório claro, visualizações e recomendações específicas, não apenas a saída bruta do solver.
Explore variantes de projeto rapidamente, com respaldo de simulação, antes de assumir mudanças físicas.
Seu poço de sucção vai formar vórtice?

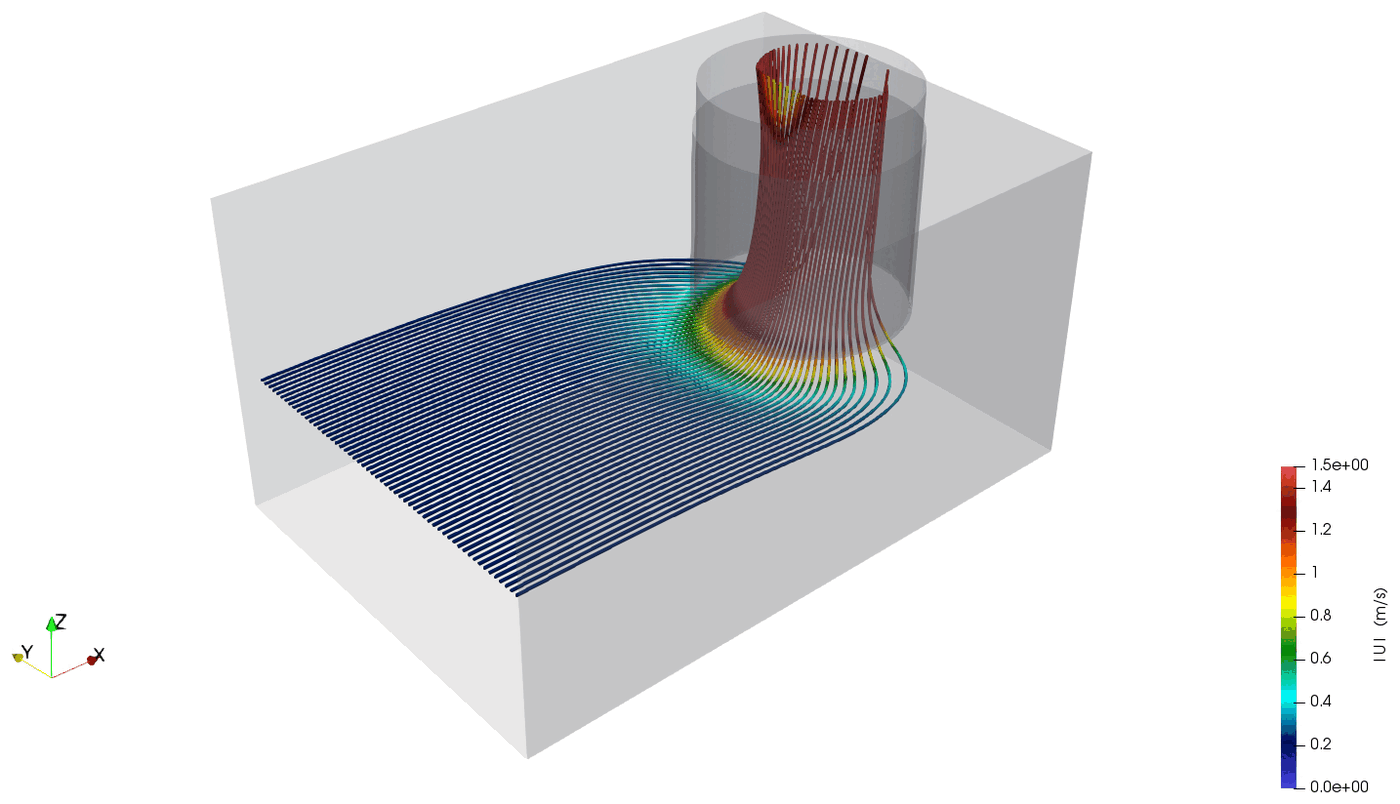

Um exemplo real do nosso fluxo de trabalho: prever vórtices de sucção em um poço de bombeamento, com base em um experimento de referência publicado. Arraste os controles para mudar a vazão e o nível d’água e acompanhe o veredito de risco se atualizar.
Elevação lateral esquemática, geometria de referência (canal de 450 × 300 mm, tubo de sucção de 150 mm de diâmetro externo). Fora de escala.
Onde este poço pode operar sem formar vórtice, todo o espaço de projeto, não apenas o ponto que você escolheu.
Clique ou arraste no gráfico para definir um ponto de operação. Os marcadores vazados são pontos que de fato simulamos.
Vórtice com arraste de ar previsto
Baseado nas retas de submergência crítica ajustadas em Okamura et al. (2007), expressas em forma de Froude. Medidas apenas no modelo de referência, transpostas aqui por semelhança de Froude como indicação, não como critério validado. Em projeto real usamos TSJ S002 / ANSI/HI 9.8, ou rodamos o caso CFD transiente completo.
Caso de referência 1 — Okamura et al. (2007), Tabela 1

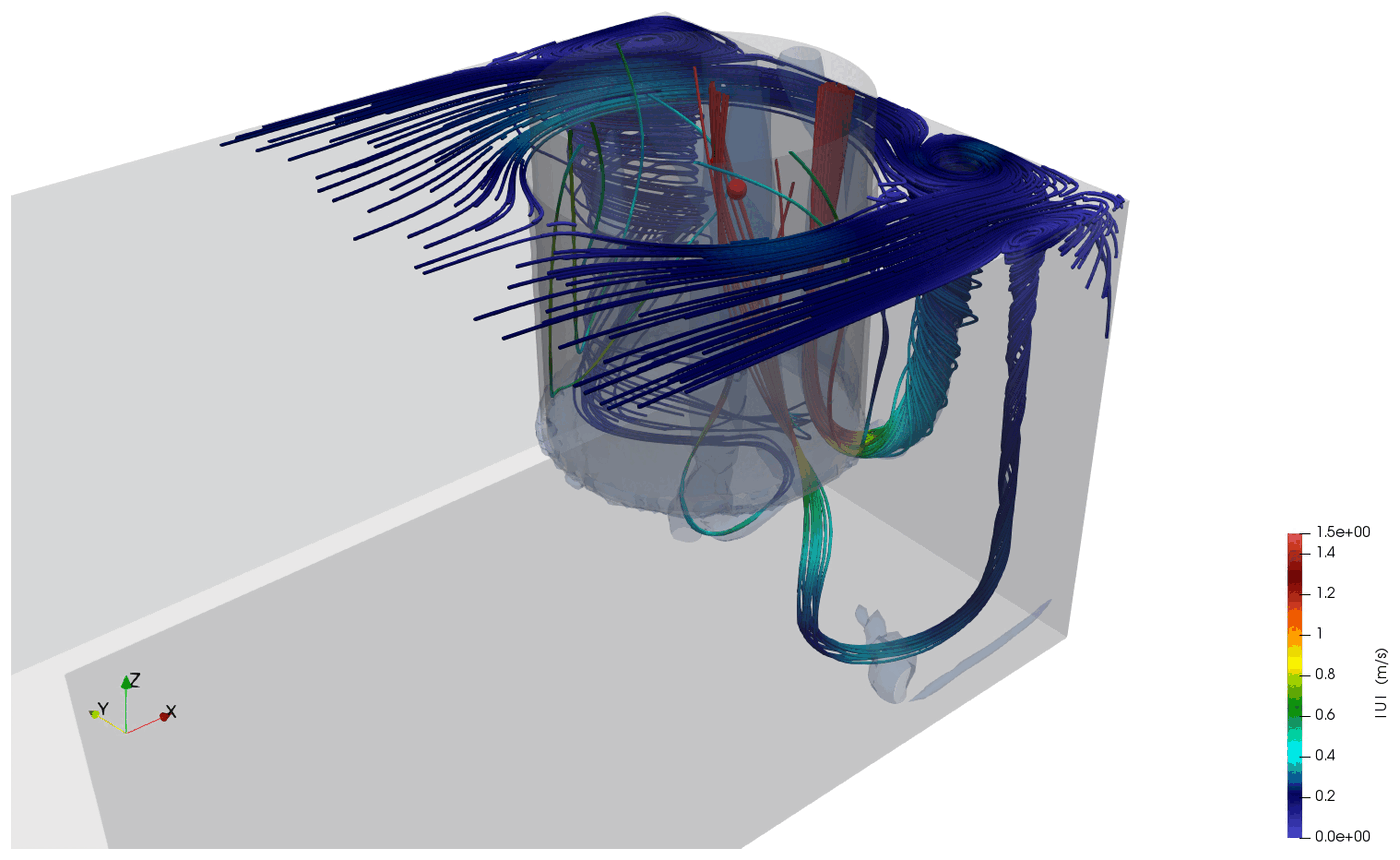

Malha grosseira, 1.500 iterações. RANS estacionário não converge totalmente neste escoamento, os núcleos de vórtice realmente se deslocam, então o campo de velocidade está estabilizado, mas a intensidade do vórtice é reportada como uma faixa entre as gravações.
O que você leva de fato
Resultados, hipóteses e validação contra seus dados de operação, escrito tanto para engenheiros quanto para quem decide.
Campos de escoamento, mapas de temperatura e perdas de carga que você pode compartilhar internamente ou com as partes interessadas.
Mudanças concretas ordenadas pelo impacto esperado, não apenas "é isto que acontece".
Um modelo que você pode devolver a nós (ou à sua própria equipe) para explorar mudanças futuras de projeto mais rápido.
Conte-nos sobre seu equipamento e sobre a decisão que precisa tomar. Diremos com honestidade se CFD é a ferramenta certa antes de você gastar um centavo.
